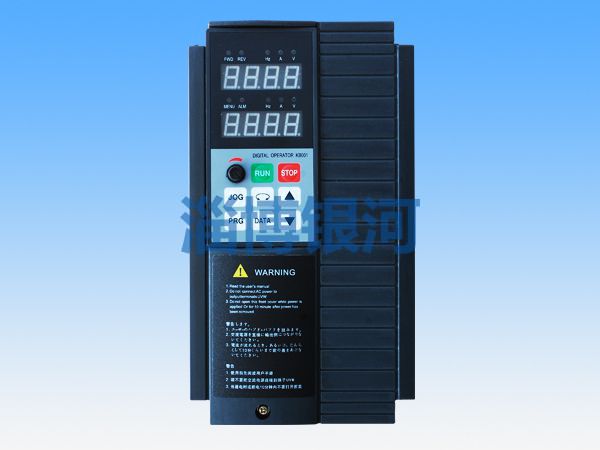

產品介紹
通用技術規格
|
輸入 |
額定電壓、頻率 |
S2/T2單相/三相220V； 50/60Hz； T4三相380V； 50/60Hz T6三相660V； 50/60Hz； T11三相1140V； 50/60Hz |
|
|
電壓允許變動范圍 |
+/-15%電壓失衡率<3%; 頻率±5% |
||
|
輸 出 |
最大輸出 |
S2/T2/三相220V；T4三相380V； T6三相660V ；T11三相1140V |
|
|
頻率 |
0Hz ~ 500Hz |
||
|
過載能力 |
G型機：額定電流*150% 1分鐘，額定電流*180%； 2秒； P型機：額定電流*120% 1分鐘，額定電流*150%； 2秒。 |
||
|
? 控 制 特 性 ? |
控制方式 |
V/F控制 |
|
|
輸出 頻率 精度 |
模擬設定 |
最大輸出頻率的±0.2% |
|
|
數字設定 |
±0.01Hz |
||
|
外部脈沖設定 |
最大輸出頻率的±0.1% |
||
|
RS485 設定 |
±0.01Hz |
||
|
V/F曲線 （電壓頻率特性） |
基準頻率在5~500Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩；； 2、三類曲線以及自定義曲線。 |
||
|
轉矩提升 |
可根據實際需要設定提升轉矩，額定輸出的0~20% |
||
|
自動節能運行 |
根據負載情況，自動優化V/F曲線，實現節能運行。 |
||
|
加、減速時間設定 |
0.1~6000秒連續可設，S型、直線型模式可選 |
||
|
制動 |
能耗制動 |
電機輸出額定轉矩*75% |
|
|
直流制動 |
啟動、停止時分別可選，動作頻率0~15Hz，電機額定電流×（0~100%），動作時間0~20.0秒、或持續動作 |
||
|
自動限流功能 |
快速電流自動抑制能力，防止加速過程中及沖擊性負載下頻繁過流故障 |
||
|
電壓失速防止 |
保證減速過程中不發生過電壓 |
||
|
載波調整 |
載波頻率1.5KHz ~ 15.0KHz 連續可調，最大限度降低電機噪聲 |
||
|
頻率設定通道 |
模擬輸入 |
面板電位器，直流電壓0~10V，直流電流0~20mA（上、下限可選） |
|
|
數字設定 |
使用操作面板 |
||
|
脈沖輸入 |
0~50.000KHz （上、下限可選） |
||
|
RS485 |
上位機設定 |
||
|
啟動信號 |
正轉、反轉、啟動信號自保持（三線控制）可選 |
||
|
定時器、計數器 |
內置定時器、計數器各一個，方便系統集成 |
||
|
多段速/PLC控制功能 |
當用外部端子選擇多段速控制時，可達15段速；可編程多段速控制（PLC）最多7段，每段速度的運行方向、運行時間分別可設 |
||
|
擺頻功能 |
適用于紡織場合 |
||
|
內置PID控制 |
可以方便地構成簡易閉環控制系統而不需附加PID控制器。 |
||
| 輸出信號 |
開關信號（Y1，Y2和繼電器T）輸出 |
變頻器運轉中，頻率到達，頻率水平檢測，過載報警，外部故障停機，頻率上限到達，頻率下限到達，欠壓停止，零速運轉，可編程多段速狀態，內部計數器到達，內部定時器到達，故障 |
|
|
模擬輸出 |
輸出頻率、輸出電流、輸出電壓等可外接電壓表、頻率計 | ||
|
顯示 |
操作 面板 顯示 |
運行狀態 |
輸出頻率，輸出電流，輸出電壓，電機轉速，設定頻率，PID設定，PID反饋，模塊溫度，運行時間累計，模擬輸入輸出、端子輸入狀態等 |
|
報警內容 |
最近六次故障記錄，最近一次故障跳閘時的輸出頻率、設定頻率、輸出電流、輸出電壓、直流電壓、模塊溫度、端子狀態、累計運行時間8項運行參數記錄 |
||
|
保護/報警功能 |
過電流，過電壓，欠壓，缺相，電子熱繼電器保護，過熱，短路，過載 |
||
|
環 境 |
周圍溫度 |
-10oC至+50oC（不凍結） |
|
|
周圍濕度 |
90%以下（不結霜） |
||
|
周圍環境 |
室內（無陽光直曬、無腐蝕、無易燃?xì)怏w，無油霧、塵埃，無水蒸氣、水滴等） |
||
|
海拔 |
低于1000m |
||
|
結構 |
防護等級 |
IP30 |
|
|
冷卻方式 |
強制風冷 |
||
|
安裝方式 |
壁掛式/ 柜式 |
||
?
變頻器的銘牌
?
系列型號說明
?
S2/T2 220V變頻器的額定值?
?
3AC380V變頻器的額定值
?
3AC660V變頻器的額定值
?
3AC1140V變頻器的額定值
?
機械參數
|
變頻器型號 |
安裝尺寸 |
外形尺寸 |
安裝孔 |
重量≈ |
|||
|
A(mm) |
B(mm) |
W(mm) |
H(mm) |
D(mm) |
|||
|
QY8000-0004G-S2 |
115 |
160 |
125 |
170 |
118 |
Φ4 |
1.2 |
|
QY8000-0007G-S2 |
|||||||
|
QY8000-0015G-S2 |
110 |
160 |
125 |
170 |
145 |
Φ4 |
1.5 |
|
QY8000-0022G-S2 |
|||||||
|
QY8000-0007G-T4 |
110 |
160 |
125 |
170 |
145 |
Φ4 |
1.5 |
|
QY8000-0015G-T4 |
|||||||
|
QY8000-0022G-T4 |
|||||||
|
QY8000-0037G/0055P-T4 |
135 |
247 |
150 |
253 |
150 |
Φ5 |
3 |
|
QY8000-0055G/0075P-T4 |
|||||||
|
QY8000-0075G/0110P-T4 |
|||||||
|
QY8000-0110G/0150P-T4 |
225 |
375 |
250 |
400 |
195 |
Φ8 |
7.8 |
|
QY8000-0150G/0185P-T4 |
|||||||
|
QY8000-0185G/0220P-T4 |
|||||||
|
QY8000-0220G/0300P-T4 |
|||||||
?
?
運行及操作說明
4.1 解釋說明
在后面的章節中會多次用到描述變頻器控制、運行及狀態的名詞。請仔細閱讀本章內容，有助于理解和正確使用后面提到的功能。
4.1.1變頻器的運轉指令通道
它指變頻器接受運行、停止、點動等操作的物理通道，它有三種：
操作面板：通過操作面板上RUN、STOP及JOG等鍵進行控制
外部端子：通過X1(FWD)、X2(REV)、COM、X?(三線控制)控制
485接口：通過上位機進行啟動、停止控制
命令運行通道選擇可以通過P0.02確定，當選用外部端子進行控制時，須進一步通過P3.00確定外部端子控制方式，包括兩線式1、兩線式2及三線控制
4.1.2變頻器頻率給定通道
QY8000有8種獨立的頻率給定通道：
面板電位器
面板
鍵給定
端子UP/DW給定
模擬電壓V1給定
模擬電壓V2給定
模擬電流II給定
脈沖給定
RS485給定
8種頻率給定通道也可經過多種組合后作為最后的頻率給定(具體參見P4.34的說明)
4.1.3變頻器的工作狀態
QY8000的工作狀態分為停機狀態、運行狀態及故障狀態。
停機狀態：變頻器上電初始化后，若無運行命令輸入變頻器或運行中輸入停機命令，變頻器即進入停機命令。
運行狀態：接到運轉指令后，變頻器進入運行狀態。
故障狀態：變頻器出現故障或外部出現故障通知變頻器，此變頻器封鎖輸出(此時輸出電壓為0)，處于故障狀態。
4.1.4變頻器的運行方式
QY8000運行方式有6種，按優先級分依次為：擺頻>> 點動>> PLC >> 多段速>> PID >> 普通運行。
擺頻運行：專門為紡織場合設計，具體參見P7功能組解釋。
點動運行：變頻器接收到點動運行命令后，按點動運行頻率運行。
PLC運行：PLC功能選擇有效時，變頻器將選擇PLC運行方式，變頻器將按照預定的運行方式運行。
多段速運行：變頻器通過外部端子Xi(功能號1，2，3，4),選擇變頻器的運行頻率。
閉環運行(PID)：PID功能選擇有效，變頻器將按閉環運行方式運行，即給定和反饋通過PID調節確定輸出頻率。
普通運行：簡單開環運行方式，根據P0.01確定的頻率設定通道確定運行頻率。
6種運行方式確定變頻器的6種頻率來源。
?
4.2.1按鍵功能說明
|
按鍵符號 |
名稱 |
功能說明 |
|
|
PRG |
菜單鍵 |
菜單的進入或退出 |
|
|
DATA |
確認鍵 |
逐級進入菜單，設定參數確認 |
|
|
? |
UP遞增鍵 |
數據或功能碼的遞增 |
|
|
? |
DW遞減鍵 |
數據或功能碼的遞減 |
|
|
?
? |
移位鍵 |
運行監控狀態下，按此鍵可以循環顯示設定的監控參數；在修改參數時，可選擇參數的修改位 |
|
|
RUN |
運行鍵 |
在鍵盤操作方式下，用于運行操作 |
|
|
JOG |
多功能鍵 |
根據P4.35確定 |
|
|
? STOP RESET |
停止/復位鍵 |
運行狀態下，此鍵可用于停止運行操作（P0.02確定）；故障狀態下可以，復位故障操作 |
?
4.2.3數碼顯示區
4位LED顯示，可顯示設定頻率、輸出頻率等各種監視數據以及報警代碼。
4.3 操作流程
4.3.1功能參數設置
三級菜單分別為
1、功能碼參數(一級菜單);
2、功能碼標號(二級菜單);
3、功能碼設定值(三級菜單)。
4.3.2監控參數查詢
監控參數查詢有兩種情況，一種情況，在監控狀態下，按“”可以循環顯示用戶最常用的三個參數(由P4.28、P4.29、P4.30確定);另一種情況，通過察看d參數查看用戶關心的狀態參數。
舉例：查看變頻器d-01(變頻器輸出電流值)值，如圖4-2。
4.3.3故障復位
變頻器出現故障以后，變頻器會提示相關的故障信息。用戶可以通過鍵盤上的“STOP/RESET”或外部端子功能(P3組設定)進行復位，變頻器故障復位以后，處于待機狀態。如果變頻器處于故障狀態，用戶不對其進行復位，則變頻器處于運行保護狀態，變頻器無法運行。
4.4 變頻器的運行
4.4.1上電初始化
變頻器上電過程，系統首先進行初始化，變頻器直流母線電壓從低到高，LED顯示為“SA”，當電壓值達到一定值，變頻器處于待機狀態，LED顯示為“0”。
4.4.2變頻器的運行
變頻器可通過鍵盤控制啟動、外部端子啟動或通訊啟動(參見P0. 02)。變頻器運行狀態下，用戶可以監控22個狀態變量(參見d參數)。
?
詳細參數
5.1基本運行參數(P0參數)
QY8000系列變頻器采用G/P合一方式，即用于恒轉矩負載(G型)適配電機比用于風機、水泵類負載(P型)時小一檔
P0.01 頻率通道選擇 設定范圍：0，9
選擇頻率指令的輸入通道:
0：面板電位器 由操作面板上的電位器來設定運行頻率。
1：P0.03設定 當選擇[P0.01]=1，通過操作面板上的上、下按鍵，可以改變P0.03參數中的頻率值，并且設定運行頻率。
2：V1 由外部模擬電壓輸入端子V1(0 ～10V)來設定運行頻率。
3：V2 由外部模擬電壓輸入端子V2(0～ 10V)來設定運行頻率。
4：II 由外部模擬電流輸入口II(0 ～ 20mA)來設定運行頻率。
5：UP/DW端子遞增、遞減控制
運行頻率由外部控制端子UP/DW設定(UP、DW控制端子由參數P3. 01 ～ P3.07選擇)，當UP-COM閉合時，運行頻率上升，DW-COM閉合時，運行頻率下降。UP、DW同時與COM端閉合或斷開時，運行頻率維持不變。頻率的上升、下降按設定的加減速時間進行。
6：外部脈沖信號
運行頻率由外部脈沖信號設定，脈沖輸入端子由參數P3.07選取(X7)。
7：RS485接口
通過RS485接口接收上位機的頻率指令，當采用上位機設定頻率或在聯動控制中本機設置為從機時，應選擇此方式。
8：組合給定
運行頻率由各設定通道的線性組合確定，組合方式由參數P4.34確定。
9：外部端子選擇
由外部端子來選擇頻率設定通道(選擇端子由參數P3.01～P3.07確定)，端子狀態與頻率設定通道的對應關系見下表：
|
頻率設定選擇端子3 |
頻率設定選擇端子2 |
頻率設定選擇端子1 |
頻率設定通道 |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
1 |
|
0 |
1 |
0 |
2 |
|
0 |
1 |
1 |
3 |
|
1 |
0 |
0 |
4 |
|
1 |
0 |
1 |
5 |
|
1 |
1 |
0 |
6 |
|
1 |
1 |
1 |
7 |
故障處理及異常對策
P0.02 運轉指令通道選擇 設定范圍：0 ~ 4
0：運轉指令由操作面板控制
1：運轉指令由外部端子控制，鍵盤STOP無效
2：運轉指令由外部端子控制，鍵盤STOP有效
3：運轉指令由RS485通訊控制，鍵盤STOP無效
4：運轉指令由RS485通訊控制，鍵盤STOP有效
當輸入頻率通道選擇面板數字設定([P0.01]=1),變頻器的輸出頻率由該值增加轉差補償后確定。在狀態監控模式下，按操作面板上的
鍵或
鍵可直接修改本參數
加速時間是指輸出頻率從0Hz加速到P0.06設定基準頻率值所需要的時間。減速時間是指輸出頻率從P0.06設定基準頻率值減速到0Hz所需要的時間。
?
加減速方式 0：直線。直線加、減速為大多數負載所采用;1：S曲線。S曲線加、減速主要是為在加、減速時需要減緩噪聲與振動、減小起停沖擊的負載而提供的。如圖5.1-1所示。
維護保養
QY8000所有可能出現的故障類型，全部歸納在表6-1中。變頻器出現故障后，用戶在尋求服務前，可根據表中說明自行處理，并且詳細記錄處理過程和現象，若故障不能解決，可尋求廠家或當?shù)剞k事處支持。
表6-1
|
故障代碼 |
故障說明 |
可能原因 |
對??? 策 |
編號 |
|
E. OC1 |
加速中過流 |
1. 加速時間過短 2. 轉矩提升過高或V/F曲線不合適 |
1. 延長加速時間 2. 降低轉矩提升電壓、調整V/F曲線 |
01H |
|
E. OC2 |
減速中過流 |
減速時間太短 |
增加減速時間 |
02H |
|
E.OC3 |
運行中過流 |
負載發生突變 |
減小負載波動 |
03H |
|
E.OU1 |
加速中過壓 |
1. 輸入電壓太高 2. 電源頻繁開、關 |
檢查電源電壓 |
04H |
|
E. OU2 |
減速中過壓 |
1. 減速時間太短 2. 輸入電壓異常 |
1. 延長減速時間 2. 檢查電源電壓 3. 安裝或重新選擇制動電阻 |
05H |
|
E.OU3 |
運行中過壓 |
1. 電源電壓異常 2. 有能量回饋性負載 |
1. 檢查電源電壓 2. 安裝或重新選擇制動電阻 |
06H |
|
E.OU4 07 |
停機時過壓 |
電源電壓異常 |
檢查電源電壓 |
07H |
|
E. LU3 |
運行中欠壓 |
1. 電源電壓異常 2. 電網中有大的負載起動 |
1. 檢查電源電壓 2. 分開供電 |
08H |
|
E.OL1 |
變頻器過載 |
1. 負載過大 2. 加速時間過短 3. 轉矩提升過高或V/F曲線不合適 4.電網電壓過低 |
1. 減小負載或更換成較大容量變頻器 2. 延長加速時間 3. 降低轉矩提升電壓、調整V/F曲線 4. 檢查電網電壓 |
09H |
|
E.OL2 |
電機過載 |
1. 負載過大 2. 加速時間過短 3. 保護系數設定過小 4. 轉矩提升過高或V/F曲線不合適 |
1. 減小負載 2. 延長加速時間 3. 加大電機過載保護系數 4. 降低轉矩提升電壓、調整V/F曲線 |
0AH |
|
故障 代碼 |
故障說明 |
可能原因 |
對??? 策 |
編號 |
|
E.OH |
變頻器過熱 |
1. 風道阻塞 2. 環境溫度過高 3. 風扇損壞 |
1. 清理風道或改善通風條件 2. 改善通風條件、降低載波頻率 3. 更換風扇 |
0BH |
|
E.LP1 |
輸入缺相 |
1. 輸入電壓缺相 2. 輸入電壓過低 |
1. 檢查輸入連接線 2. 檢查電網是否缺相 |
0CH |
|
E.noS |
干擾 |
由于周圍電磁干擾而引起的 誤動作 |
給變頻器周圍的干擾源加吸收電路 |
0DH |
|
E. LP2 |
輸出缺相 |
變頻器與電機之間的 接線不良或斷開 |
檢查接線 |
0EH |
|
E. SC |
輸出短路故障 |
1. 輸出短路或接地 2. 負載過重 |
1. 檢查接線 2. 向廠家尋求服務 |
10H |
|
E.OUT |
外部設備故障 |
變頻器的外部設備故障輸入 端子有信號輸入 |
檢查信號源及相關設備 |
11H |
|
E.CSE |
電流檢測錯誤 |
1. 電流檢測器件或電路損壞 2. 輔助電源有問題 |
向廠家尋求服務 |
12H |
|
E.485 |
RS485通訊故障 |
串行通訊時數據的發送和接收發生錯誤 |
1. 檢查接線 2. 向廠家尋求服務 |
13H |
|
E. PID |
PID反饋故障 |
1. PID反饋信號線斷開 2. 用于檢測反饋信號的傳 感器發生故障 3. 反饋信號與設定不符 |
1. 檢查反饋通道 2. 檢查傳感器有無故障 3. 核實反饋信號是否符合設定要求 |
14H |
本系列變頻器記錄了最近6次發生的故障代碼以及最后1次故障時的變頻器輸出參數，查詢這些信息有助于查找故障原因。故障信息與狀態監控參數統一存貯，請參照鍵盤操作方法查詢信息。
